Modifikation der Pitlane

Achtung! Mit dem Öffnen der Pitlane und spätestens mit dem Anlegen des Lötkolbens erlischt ein eventueller Garantieanspruch vollständig!

Überblick

Die Pitlane besteht aus einer einzelnen Weiche, mehreren einzelnen Fahrspuren und einem Endstück welches wieder auf die rechte Fahrspur führt.

Im Originalzustand erkennen die Autos dass sie sich in der Pitlane befinden und"füllen" ihren Tank. Dieser Tankfüllstand kann aus den Autos allerdings nicht ausgelesen werden, also wird die Pitlane umgebaut, damit sie Rückmeldung an die CU Firmware geben kann.

Dieser Umbau beschreibt den Einbau folgender Komponenten:

• Sensor für die linke Fahrbahn an der Einfahrt (um in späteren Firmwareversionen Sektorzeiten mit der Pitlane messen zu können)
• Sensor und Signal-LED für das Endstück um ausfahrende Autos zu erkennen (parallelles Tanken mehrerer Autos möglich)
• Programmierschnittstelle zum Flashen der OpenSlot Pitlane Firmware

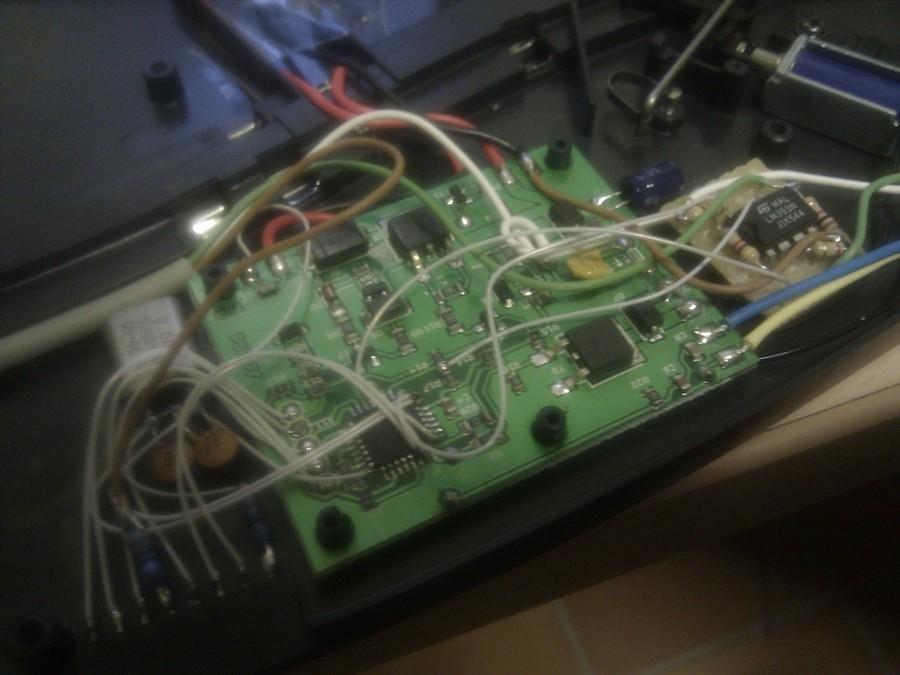

Umbaubeschreibung

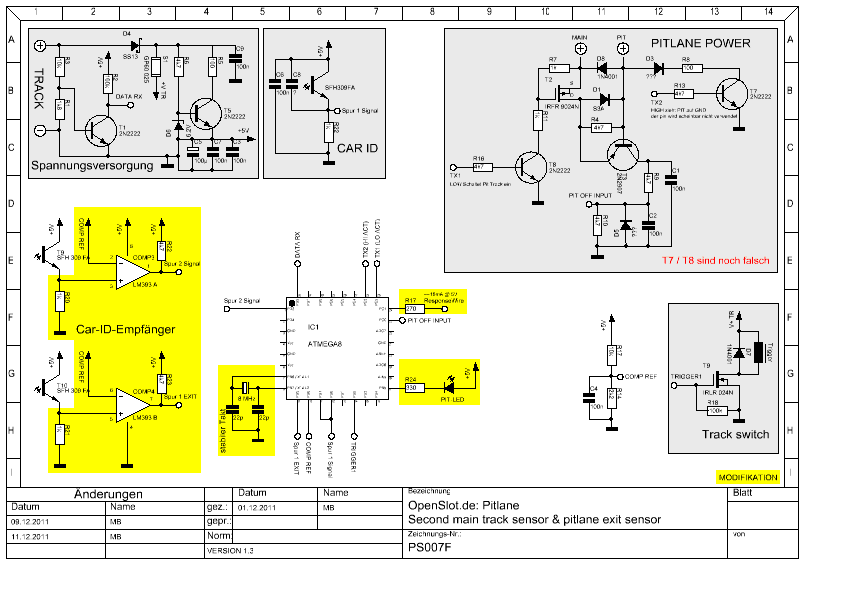

Momentan gibt es hierzu noch keine Step-By-Step Anleitung. Wer sich dennoch an den Umbau wagen möchte, der findet die nötigen Bauteile und wo sie angeschlossen werden in dem Schaltplan.

Schaltplan als PDF Version 1.3
