Analoger Handcontroller - Internals

Das komplexeste am gesamten Handcontroller ist das Gehäuse :)

Verbaut sind insgesamt nur drei elektronische Komponenten: * 10k Widerstand * 10k Potentiometer zur regelung der Geschwindigkeit * Taster zum Spurwechsel / Lichtsteuerung etc

Ein Nachbau in eigene Gehäuse (wer das mag) ist somit für ein paar Cent machmar.

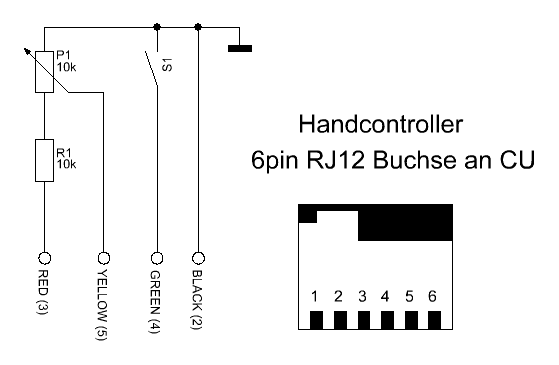

Im Folgenden findet ihr das Schaltbild. Einzig der 6-polige codierte Modularstecker dürfte etwas schwieriger zu beschaffen sein. Verwenden könnt ihr auch die Stecker mit zentriertem Lock, diese rasten dann allerdings in der Blackbox/CU nicht ein.
